問題描述

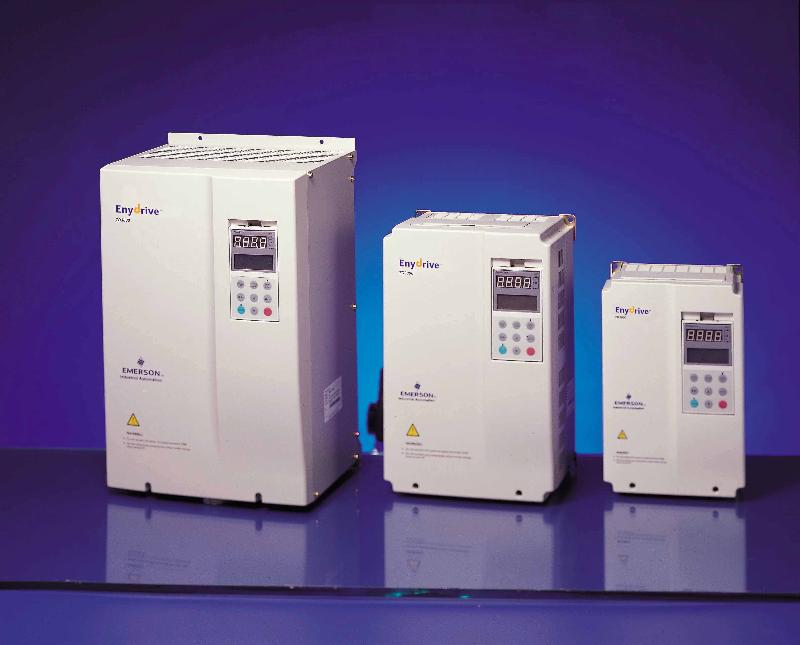

艾默生EV2000-4T0450G 變頻器，帶二極45kW 電機。在啟動運行到15Hz 左右時，電機出現“咔咔”的聲音，觀察變頻器的運行頻率，出現振蕩，頻率始終上不去。設定10Hz運行時，電流偏大，有37A，且有波動，其他好的變頻器空載運行電流才23A。
問題處理
1. 首先懷疑電機穩定因子，調節FH.10 為5～100 都試過，沒有效果。
2. 懷疑電機參數不準，其電機為日本進口電機，電機參數為：二極，45kW，額定電流83A，轉速2920rmp。做電機辨識，辨識一會后總報E024 故障。決定在辨識前先讓變頻器運行一段時間，設定變頻器運行頻率為10Hz 運行，發現運行幾分鐘后報E009。客戶將電機線接到旁邊的變頻器上面，用旁邊的變頻器帶這臺電機運行正常，電流為23A。
3. 更換過電機線后，確認電機線路沒有問題，開始檢測變頻器的模塊，控制板等。更換控制板，問題仍然存在。測量模塊正常，檢查端子接線，發現變頻器上面U、V、W 三個端子W 相相對較松（其他兩個必須用套筒幫手，這一個用螺絲刀可以擰下來），更換電機線時，對變頻器到控制柜的端子排上關注不夠。將三個端子全部重新擰緊后，再次運行時，電機的異常聲音消除，頻率上升到50Hz。
案例分析
由于W 相端子不牢固，導致接觸不良，變頻器運行后，三相電流不平衡，電流出現異常，導致自動限流功能動作，頻率上不去且在某一頻率附近振蕩。在調諧時報E024，也說明了檢測出來的電流有問題，故障可能存在于電流檢測回路和電機線路上。

EV2000 變頻器，由于增加了電機參數辨識、電機穩定因子、自動限流等功能，很多客戶在剛開始使用時由于對此類參數的理解不夠深刻，已經出現較多這樣的問題，在調試的時候需要注意。
