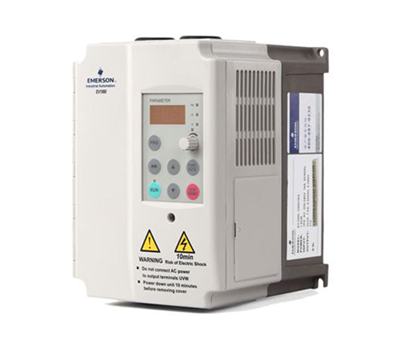

艾默生EV2000 系列變頻器，帶水泵負載，2 極電機，額定轉速2950rmp。變頻器帶電機空載運行，經常會出現運行到12Hz 左右時，輸出頻率在此附近振蕩，振蕩幾次后有時頻率能繼續上升，有時就報E013 故障。但是有時候啟動又正常。
問題處理
觀察在12Hz 附近振蕩時的變頻器狀態，電流很大，基本上達到額定電流，在電流振蕩的情況下出現限流，因而造成頻率上不去。做電機辨識，辨識出來的電機參數與默認值基本一致，重新運行，仍然會出現振蕩現象。調整電機穩定因子FH.10，主要是抑制變頻器與電機配合時的固有振蕩，修改電機穩定因子FH.10=40 后，變頻器啟動時正常。
案例分析
EV2000 綜合考慮了變頻器運行損耗、電機運行噪音和穩定性等多方面的要求，將經典的三相調制SVPWM（任意開關周期內有三相開關）與改進的兩相調制SVPWM（任意開關周期內僅有兩相開關）完美的結合在一起，實現低噪音、低損耗、高穩定性運行。低頻時采用三相調制，有效的改善輸出波形；高速時采用兩相調制，有效減少開關次數，降低開關損耗，減少死區的影響，抑制振蕩。但在12Hz 附近正好是三相調制與兩相調制的切換點，在電機空載、輕載時易發生振蕩。
EV2000 采用獨特的控制方式，通過調節電機穩定因子，可以抑制變頻器與電機配合
時的固有振蕩以適應不同的應用場合，確保輕載運行的穩定性。
